經常能用到的CAD經典技巧20個
上海華湘
2024-07-26 16:48
2031次1、如果在AutoCAD中的工具欄不見了時，在工具欄處點右鍵，或者工具—選項—配置—重置。
2、在標注時，使標注離圖有一定的距離時，執行DIMEXO命令，再輸入數字調整距離。
3、用break命令時，輸入第二點時，可以輸入@，這樣可以在第一點打斷。
4、按中鍵拖動，相當于抓手工具（把1和2這兩個組合，直接取代zoom，pan，抓手工具）
5、AutoCAD中，文件可以作為塊插入其他文件中，但這會使文件過于龐大，可以用PURGE命令來清除它們。
6、在繪圖里面的拉長工具，加DE，是中心線的輔助工具。
7、AutoCAD中，修改ACAD.CNT文件，可以在幫助中加入自己的幫助鏈接。
8、想要快速找到國標字體，你可以：調出字體樣式-下拉—輸入Gb，就會出現gbeitc/gben or，接下來用戶可以隨便選擇。
8、關閉CAD中的*BAK文件方法：
方法1，工具–選項–打開和保存，取消對“每次保存均創建備份”即“CREAT BACKUP COPY WITHEACH SA VES”的勾選。
方法2，命令行輸入ISA VEBAK，將ISA VEBAK的系統變量修改為0，系統變量為1時，每次保存都會創建“*BAK”備份文件。
9、打印時，勾選monochorme.ctb就是黑白打印，不需要再修改顏色，如果沒有選擇，圖層中含有黃色是基本上打印不出來的，并選擇full bleeD，就是全圖幅打印，不需要再去特性里修改。
10、從備份文件中恢復圖形：選擇工具—文件夾選項-顯示文件擴展名，然后找到備份文件將其重命名為“.DWG”格式，然后用打開其他CAD文件的方法將其打開即可。
11、快速選擇：工具-快 速選擇（qse）

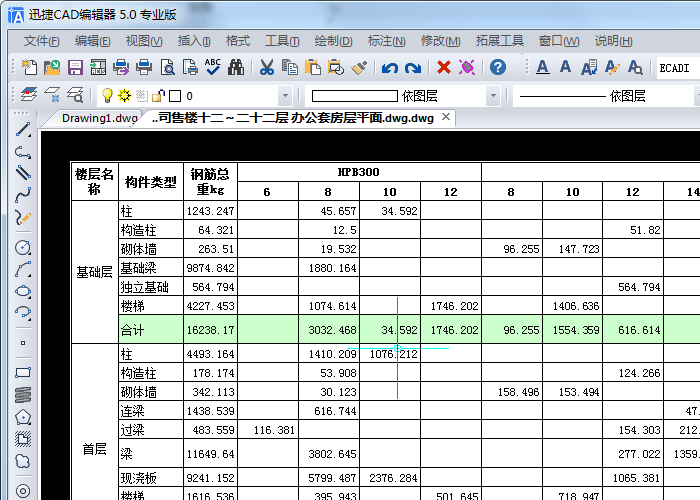

12、Excel轉換成CAD，在AutoCAD中插入Excel：復制Excel中的內容，然后在CAD中利用EDIT–PASTE SPECIAL的第三個選項“AUTOCADENTITIES”（選擇性粘貼），然后一路空格即 可。然后選擇縮放比例，炸開。

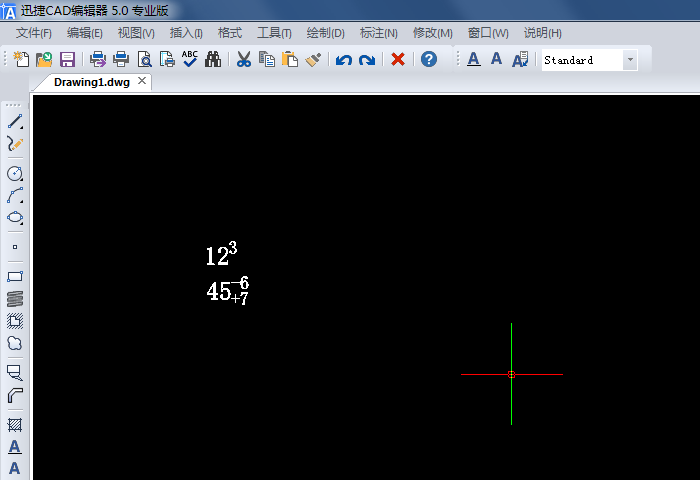

13、在標注文字時，標注上下標的方法：
（1）上標：編輯文字時，輸入2^，然后選中2^，點a/b按鍵。
（2）下標：編輯文字時，輸入^2，然后選中^2，點a/b按鍵。
（3）上下標：編輯文字時，輸入2^2，然后選中2^2，點a/b按鍵。
14、Mtp/m2p：在做圖時快速找到兩個點的中點，不需要中點捕捉，等你畫一條線在中點捕捉，然后再刪除，用這個方法就可以搞定。
15、From：基點后可選擇距離點，相當于用戶坐標。
16、MV：新建一個矩形視口，同樣用于布局。

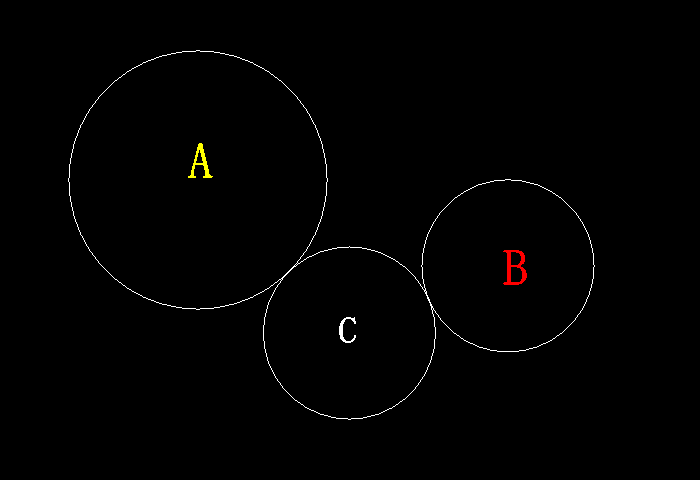

17、Tan：瞬時相切，比如；已知一個點做圓心畫與一弧相切的圓，輸入c，選擇點，然后輸入tan即可完成。
18、Overkill：刪除重復或重疊的直線、圓弧和多段線。同時合并局部重疊或連續的對象。
19、修剪和延伸：按住shift，雙擊切換，你就不需要點選工具切換了。
20、Ctrl+：
（1）按組合鍵Ctrl+C，然后用Ctrl+Shift+V粘貼成塊，雙擊塊可編輯，重復性標準的東西，用塊比較好。
（2）Ctrl+1屬性
（3）Ctrl+0打開一個工程圖
